- 1 Что такое водопроводные трубы и как они подключаются к водопроводу патрубок ?
- 2 Материалы труб, используемые в линиях подачи смесителей и патрубков
- 3 Анатомия патрубка: каждый компонент и его роль
- 4 Правильный выбор размеров водопроводных труб и патрубков подводящих линий
- 5 Установка подводящих труб и патрубка к крану: пошаговый процесс
- 6 Устранение неполадок с водопроводными трубами и патрубками
- 7 График технического обслуживания водопроводных труб и наружных патрубков
- 8 Как выбрать правильный патрубок для вашего водопроводного крана
- 9 Соображения по эффективности использования воды для водопроводных труб и патрубков

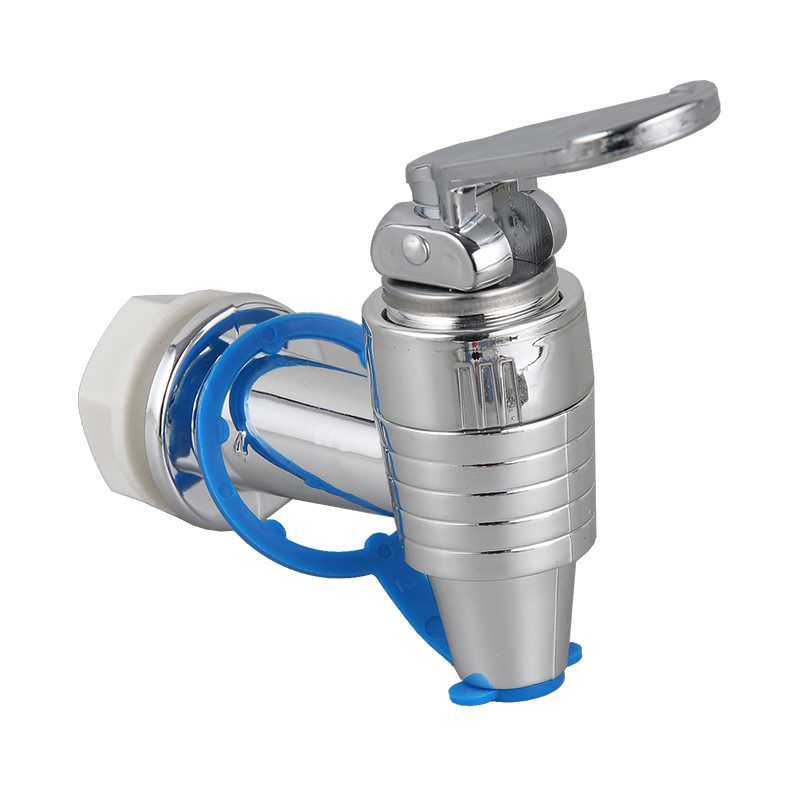

Что такое водопроводные трубы и как они подключаются к водопроводу патрубок ?
Трубы смесителя — это линии подачи, клапаны и соединители, которые доставляют воду под давлением из основного источника питания в розетку прибора — независимо от того, является ли это приспособление кухонным краном в помещении или краном на открытом воздухе. Единственное самое важное различие, которое домовладельцы упускают из виду: смеситель и патрубок — это не одно и то же, хотя оба они прекращают подачу воды. Кран – это любое отверстие с клапаном для подачи воды в помещении; патрубок (также называемый нагрудником для шланга или подоконником) — это наружная резьба или выходное отверстие, предназначенное для подключения муфты садового шланга. Понимание системы трубопроводов, лежащей в основе обоих компонентов, позволяет избежать неподходящих фитингов, перепадов давления и дорогостоящих утечек.
В бытовой сантехнике водопроводные трубы для кранов обычно представляют собой гибкие плетеные соединители с номинальным диаметром 3/8 дюйма или 1/2 дюйма на конце арматуры, питаемые от жестких медных, ХПВХ или полиэтилена PEX диаметром 1/2 или 3/4 дюйма в стене. Линии подачи патрубков имеют одинаковые диаметры, но часто требуют специального перекрытия — особенно в климате, склонном к замерзанию, — прежде чем вода достигнет внешнего резьбового выпускного отверстия. Каждый участок водопроводной трубы, от счетчика до патрубка, включает в себя одни и те же основные компоненты: материал трубы, фитинги, запорную арматуру и соединительное оборудование. Правильная установка каждого из них определяет скорость потока, долговечность и водонепроницаемость.
Материалы труб, используемые в линиях подачи смесителей и патрубков
Не каждый материал труб одинаково хорошо работает под краном или патрубком. Каждый из четырех доминирующих материалов в современной сантехнике имеет определенные компромиссы в стоимости, простоте установки, устойчивости к коррозии и выдержке давления.
Медь
Медь является стандартом для линий подачи смесителей с середины 20 века. Медь типа L (толщина стенки 0,060 дюйма при номинальном диаметре 1/2 дюйма) без проблем выдерживает бытовые давления 60–80 фунтов на квадратный дюйм и противостоит большей части биологического роста внутри трубы. Для пайки медных соединений требуется флюс, горелка и опыт, но полученное соединение получается практически постоянным. Медь faucet pipes typically last 50–70 years в воде с нейтральным pH, по данным Ассоциации развития меди. Основными недостатками являются стоимость (в 2023 году медь торговалась выше 4 долларов за фунт) и подверженность точечной коррозии в кислой воде с pH ниже 6,5.
PEX (сшитый полиэтилен)
PEX обогнал медь в новом жилищном строительстве благодаря своей гибкости, морозостойкости и скорости монтажа. 100-футовая катушка полиэтилена диаметром 1/2 дюйма стоит примерно 30–45 долларов по сравнению с 90–120 долларами за медь той же длины типа L. В подводящих трубопроводах смесителей PEX используются обжимные кольца, зажимные кольца или расширительные фитинги; никаких работ с горелкой не требуется. PEX может расширяться до 8 раз, прежде чем разорваться в условиях замерзания. , что делает его предпочтительным материалом труб для патрубков питающих линий в зонах устойчивости USDA 4 и ниже. Он не устойчив к УФ-излучению, поэтому его следует хранить вдали от прямых солнечных лучей при открытых трассах.
ХПВХ (Хлорированный поливинилхлорид)
ХПВХ выдерживает горячую и холодную подачу кранов при температуре до 200°Ф, что значительно превышает номинал PEX в 180°Ф. Он сваривается растворителем с фиолетовой грунтовкой и цементом ХПВХ, создавая соединения, которые затвердевают всего за 15 минут. Стоимость труб ниже, чем у медных, но выше, чем у PEX, а ХПВХ с возрастом становится хрупким в холодном климате, что может стать проблемой для патрубков подводящих линий, проходящих через неотапливаемые подвальные помещения.
Плетеные гибкие соединители из нержавеющей стали
Эти короткие соединители (обычно 12–24 дюйма) соединяют жесткий патрубок подачи с входным отверстием крана. Это не полноценные трубы; они являются окончательным переходом. Разрыв плетеной линии подачи воды является одним из пяти основных источников ущерба от воды в помещениях в Соединенных Штатах. , согласно данным страховой отрасли. Заменяйте плетеные лески с резиновым сердечником каждые 5–7 лет; Версии с сеткой из нержавеющей стали и сердечником из нержавеющей стали служат значительно дольше и стоят небольшой надбавки к цене.
| Материал | Макс. температура | Типичная продолжительность жизни | Относительная стоимость (1/2 дюйма за фут) | Лучшее использование |
|---|---|---|---|---|
| Медь (Type L) | 250°Ф | 50–70 лет | Высокий (~ 2,50–4 доллара за фут) | Внутренние горячие/холодные трассы |
| ПЕКС-А | 180°Ф | 40–50 лет | Низкий (0,30–0,50 доллара США за фут) | Патрубки зоны замерзания |
| ХПВХ | 200°F | 25–40 лет | Средний (0,80–1,20 доллара США за фут) | Горячее снабжение в теплом климате |
| Плетеный SS Flex | 180°Ф | 5–10 лет (резиновый сердечник) | Низкая за единицу (5–15 долларов США) | Окончательное подключение крана |

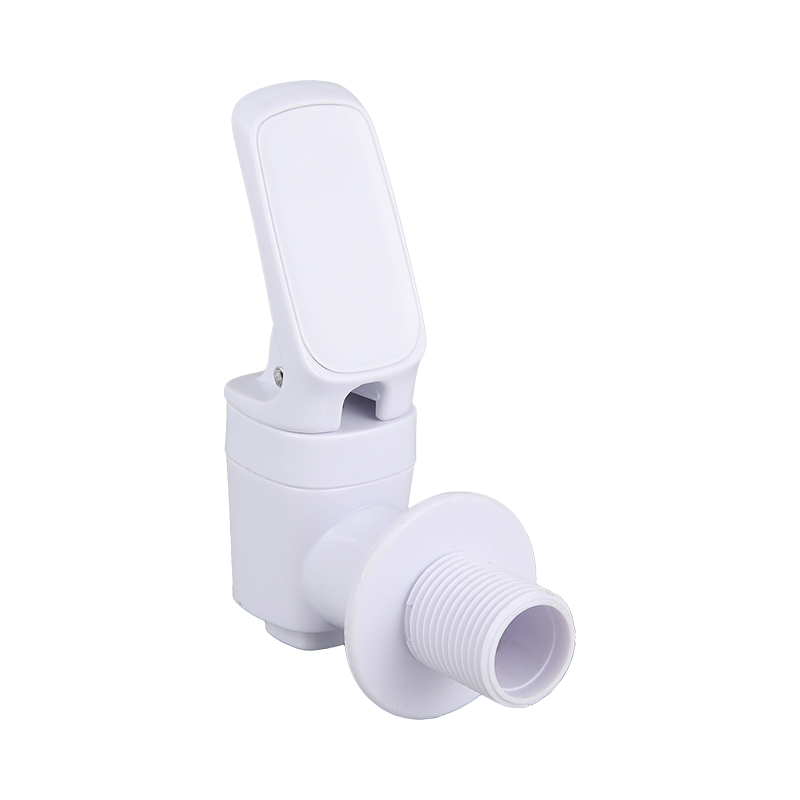

Анатомия патрубка: каждый компонент и его роль
На первый взгляд патрубок обманчиво прост — ручка, корпус, резьбовое отверстие — но каждый компонент играет определенную роль в контроле потока, предотвращении обратного потока и выживании при сезонных перепадах температуры. Понимание анатомии помогает при выборе запасных частей или диагностике капельницы.

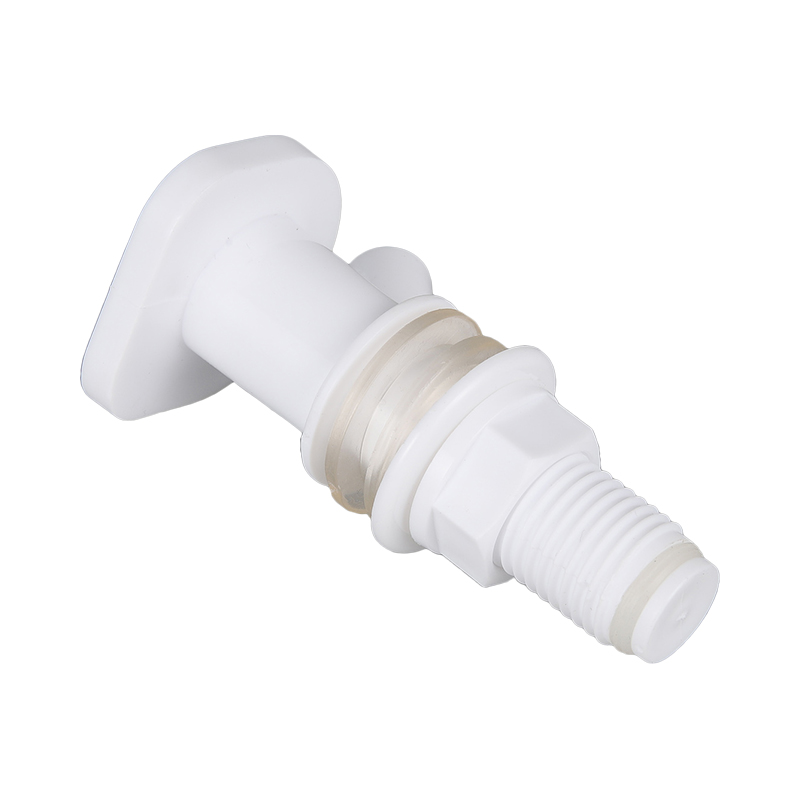

Корпус клапана
Корпус представляет собой основную отливку: качественные патрубки обычно изготавливаются из латуни, хотя в бюджетных светильниках встречаются корпуса из цинкового сплава (металлический горшок). Латунные корпуса выдерживают более высокие давления, противостоят коррозии, вызванной обесцинковкой, и сохраняют целостность резьбы при повторяющихся циклах соединения шлангов. Латунный корпус патрубка весит примерно 12–18 унций для нагрудника для шланга диаметром 3/4 дюйма. ; цинковое тело такого же видимого размера будет заметно легче. В корпусе находятся шток, уплотнение и седло — все они изнашиваются независимо.
Шток и сиденье
При повороте ручки шток вращается или перемещается так, что резиновая шайба или картридж прижимается к седлу, останавливая поток. В компрессионных патрубках (наиболее распространенный традиционный тип) резиновая шайба удерживается латунным винтом на кончике штока. Если патрубок капает из выпускного отверстия при полностью закрытой ручке, шайба или седло изношены. Замена шайб стоит менее 1 доллара, а ремонт занимает менее 20 минут, что делает это одним из самых экономичных доступных ремонтов сантехники.
Уплотнительная гайка и упаковка
Упаковка предотвращает утечку воды вокруг штока, где она выходит из корпуса. В старых патрубках пропитанная графитом струнная набивка наматывается на шток под сальниковой гайкой. В современных патрубках используются уплотнительные кольца. Утечка в ручке, а не в выпускном отверстии, почти всегда означает, что необходимо заменить уплотнение или затянуть на четверть оборота гайку уплотнения. Чрезмерное затягивание затрудняет поворот ручки и ускоряет износ штока; гайка должна быть плотно затянута, а не заблокирована.
Вакуумный выключатель (антисифонное устройство)
Наружные патрубки в юрисдикциях с современными сантехническими нормами оснащены вакуумным выключателем на выходе либо в виде надстройки в виде колпачка, либо встроенным в корпус. Вакуумный выключатель предотвращает обратный поток — загрязненная вода из шланга, погруженного в ведро, не может перекачиваться обратно в линию подачи при падении давления. В соответствии с разделом 608 Международного водопроводно-канализационного кодекса (IPC) для всех шланговых соединений требуются антисифонные патрубки. Устройство содержит небольшой резиновый диск, который открывается при положительном давлении и садится при отрицательном давлении; он может застрять и капать, и в этом случае замена крышки в сборе будет стоить 3–8 долларов.
Морозостойкая конструкция (Sillcock)
Стандартный кран устанавливает шайбу прямо у внешней стены, а это означает, что стоячая вода за шайбой может замерзнуть и взорвать корпус зимой. Незамерзающий подоконник выдвигает шток на 8–12 дюймов (или более) в отапливаемую внутреннюю часть здания, помещая сиденье и шайбу там, где температура остается выше нуля. Длина штока незамерзающего подоконника должна соответствовать толщине стены. ; 4-дюймовый ствол в 6-дюймовой стене оставляет 2 дюйма трубы под воздействием холода, что противоречит цели. Стандартные размеры — 4, 6, 8, 10 и 12 дюймов; Нестандартную длину можно приобрести у специализированных поставщиков.
Правильный выбор размеров водопроводных труб и патрубков подводящих линий
Недостаточный диаметр трубы является наиболее распространенной причиной слабого потока в кране или патрубке. Скорость потока резко падает при уменьшении диаметра трубы — сокращение подачи на 3/4 дюйма до 1/2 дюйма более чем вдвое снижает доступную пропускную способность во многих жилых домах. Правильный расчет начинается с двух цифр: статического давления на счетчике и общей эквивалентной длины (TEL) участка трубы.
Основы давления и расхода
Давление муниципальной подачи в Соединенных Штатах обычно составляет 45–80 фунтов на квадратный дюйм на счетчике. Если ваше статическое давление превышает 80 фунтов на квадратный дюйм, необходим редукционный клапан (PRV) — постоянное высокое давление ускоряет износ картриджей крана, плетеных соединителей и набивки патрубка. Каждый фут трубы, каждое колено и каждый тройник увеличивают потери на трение, что снижает давление на арматуру. Сантехники выражают это трение в эквивалентных футах прямой трубы — колено диаметром 1/2 дюйма под углом 90 градусов эквивалентно примерно 1,5 футам прямой трубы с точки зрения потерь на трение.
Рекомендуемые диаметры подводящих труб в зависимости от крепления
- Кухонный смеситель (односемейный): номинальный диаметр подачи 1/2 дюйма, гибкий разъем 3/8 дюйма на смесителе.
- Смеситель для унитаза в ванной: номинальный диаметр подачи 1/2 дюйма, гибкий разъем 3/8 дюйма.
- Наружный патрубок/нагрудник для шланга: номинальный диаметр подачи 3/4 дюйма настоятельно предпочтителен, если длина превышает 20 футов.
- Садовый патрубок для орошения: специальный ответвление на 3/4 дюйма от основного, не отводное от крана диаметром 1/2 дюйма.
- Коммерческий или многоквартирный дом: см. расчеты арматуры в соответствии с Приложением A Единого сантехнического кодекса IAPMO.
Труба диаметром 3/4 дюйма пропускает примерно в 2,5 раза больший объем потока, чем труба диаметром 1/2 дюйма при том же давлении. Если ваш патрубок питает зону капельного орошения, погружные шланги или мойку высокого давления, подача его через специальный ответвление диаметром 3/4 дюйма — это единственное наиболее эффективное решение по выбору размера, которое вы можете принять.
Расчет общей эквивалентной длины
Чтобы правильно подобрать размер водопроводной трубы, прибавьте измеренную длину трубы к эквивалентным длинам всех фитингов. Приблизительная оценка типичного кухонного смесителя в жилом доме (10 футов меди диаметром 1/2 дюйма, два колена по 90 градусов, один тройник, один запорный клапан) составляет примерно 17–18 футов TEL. Сопоставьте это с имеющейся диаграммой падения давления для материала и диаметра трубы, чтобы убедиться, что скорость потока соответствует минимальному значению — 2,2 галлона в минуту для кухонного смесителя в соответствии со стандартами EPA WaterSense. Для наружных патрубков, используемых с мойкой высокого давления с расходом 1,5–2,5 галлонов в минуту при рабочем давлении 40 фунтов на квадратный дюйм, подающая труба должна подавать этот поток с давлением, остающимся после потерь на трение.
Установка подводящих труб и патрубка к крану: пошаговый процесс
Установка крана или патрубка следует логической последовательности: перекрыть подачу, подготовить участок трубы, смонтировать арматуру, выполнить соединения, проверить. Пропуск этапов — особенно испытания давлением перед закрытием стен — является источником большинства обратных вызовов при выполнении сантехнических работ в жилых домах.
- Перекройте подачу основной воды и откройте самый нижний кран в доме, чтобы слить воду из труб.
- Отметьте расположение патрубка или крана и, если необходимо, просверлите стену или шкаф — кольцевая пила диаметром 1–3/8 дюйма для большинства корпусов патрубков.
- Проложите подводящую трубу от тройника или существующего патрубка к месту крепления, аккуратно обрезав трубу и зачистив концы.
- Установите специальный запорный клапан в пределах досягаемости каждого крана и каждого патрубка линии подачи.
- Пайка, обжатие, расширение или сварка растворителем в зависимости от материала трубы — для меди требуется флюс и бессвинцовый припой; PEX требует правильной калибровки инструмента.
- Для наружного патрубка загерметизируйте фланец к внешней стене силиконом для наружных работ, чтобы предотвратить проникновение воды за корпус.
- Подсоедините гибкие линии подачи к впускным отверстиям крана, затянув вручную плюс 1/4 оборота гаечным ключом — не более, так как при чрезмерном затягивании пластиковые гайки на компрессионных фитингах трескаются.
- Медленно восстанавливайте давление воды и проверяйте каждый шов на предмет утечки, прежде чем закрывать панели доступа или гипсокартон.
- Полностью откройте кран или патрубок, чтобы удалить воздух, затем проверьте скорость потока и проверьте, нет ли капель на подающем соединении, уплотнительной гайке и выпускном отверстии.
Распространенные ошибки при установке и как их избежать
- Использование неправильного герметика для резьбы: лента из ПТФЭ работает с конической резьбой NPT, но не с прямой (NPS), для которой требуется трубная смазка или анаэробный герметик.
- Отсутствие поддержки гибких линий подачи: неподдерживаемые линии вибрируют под действием гидравлического удара и, в конечном итоге, устают обжимной фитинг.
- Выбирая незамерзающую втулку, которая слишком коротка для стены — измерьте глубину стены от внутренней поверхности до внешней обшивки, а не только толщину гипсокартона.
- Зимой оставлять шланг прикрепленным к незамерзающему патрубку: даже незамерзающие подоконники замерзают, если шланг задерживает воду за выпускным отверстием. Снимите шланги до первых заморозков.
- Смешивание разнородных металлов без диэлектрического соединения — медная труба, соединенная непосредственно с фитингом из оцинкованной стали, в течение нескольких лет подвергнется коррозии в месте соединения под действием гальванического воздействия.
Устранение неполадок с водопроводными трубами и патрубками
Большинство проблем со смесителями и патрубками делятся на четыре категории: капание, слабый поток, утечка в точке соединения или замерзшая/лопнувшая труба. У каждого свой диагностический путь.
Выпускное отверстие для капель при полностью закрытой ручке
На компрессионном патрубке или кране это означает, что шайба седла изношена или само латунное седло повреждено. Сначала замените шайбу (менее 1 доллара); Если капание продолжается после замены шайбы, необходимо отремонтировать седло с помощью ключа для седла и шлифовальной машины или полностью заменить его. Из капающего крана тратится примерно 3000–5000 галлонов воды в год. по оценкам Агентства по охране окружающей среды, со скоростью одна капля в секунду — это не просто косметическое решение.
Утечка в соединении питания или упаковке
Утечка в резьбовом соединении, где корпус патрубка соединяется с подающей трубой, почти всегда означает недостаточный или неправильный герметик для резьбы или треснутый фитинг. Снимите, тщательно очистите резьбу, нанесите ленту из ПТФЭ (минимум три витка для конической резьбы NPT) или трубную смазку и установите заново. Утечка в уплотнительной гайке означает, что сначала необходимо затянуть гайку на 1/8 оборота; если это не помогло, замените уплотнительное кольцо или уплотнительную нить.
Низкий расход в кране или патрубке
Изолируйте причину, проверив давление на запорном клапане с помощью переходника для манометра — манометры ввинчиваются в выпускные отверстия для шлангов и стоят менее 15 долларов. Если статическое давление достаточное (более 45 фунтов на квадратный дюйм), но поток слабый, аэратор крана, вероятно, забит минеральной накипью. Достаньте и замочите в белом уксусе на 30 минут. Для патрубка без аэратора проверьте, не вышел ли из строя антисифонный вакуумный выключатель в закрытом положении — застрявший предохранительный диск значительно ограничивает поток.
Лопнула или раскололась труба после замерзания
Лопнувшую трубу крана можно определить по громкому хлопку во время замерзания и очевидному сливу воды или появлению пятен при восстановлении давления. Медь раскалывается по продольному шву; PEX обычно растягивается достаточно, чтобы пережить единичные случаи замерзания, но может расколоться в местах соединения. Ремонт требует вырезания поврежденного участка и установки муфты. — фитинги типа SharkBite, устанавливаемые нажатием, работают как с медью, так и с полиэтиленом и не требуют инструментов для пайки или обжима, что делает аварийный ремонт возможным без специального оборудования. После ремонта изолируйте открытые патрубки линий подачи с помощью изоляции труб из пенопласта с закрытыми порами, рассчитанной на местную расчетную температуру.
График технического обслуживания водопроводных труб и наружных патрубков
По данным Института страховой информации (данные на 2023 год), профилактическое обслуживание линий подачи кранов и патрубков почти ничего не стоит и предотвращает случаи повреждения водой, которые обходятся домовладельцам в среднем в 11 098 долларов за претензию. Задачи по техническому обслуживанию просты и требуют только основных инструментов.
Ежегодные задачи
- Осмотрите все гибкие плетеные линии подачи под раковинами и за унитазами на наличие коррозии, перегибов или вздутий на концевых фитингах — немедленно замените любую линию, на которой имеются такие признаки.
- Проверьте каждый запорный клапан (полностью откройте его на четверть оборота, затем верните в рабочее положение), чтобы предотвратить заклинивание клапана в открытом положении отложениями минералов.
- Проверьте внешний герметик вокруг каждого фланца патрубка и нанесите повторно, если он треснул или отсутствует.
- Очищайте аэраторы кранов в водах с высоким содержанием минералов (общее содержание растворенных твердых веществ более 180 ppm).
Сезонные задания (предзимние)
- Закройте внутренний запорный клапан каждого наружного патрубка и откройте ручку патрубка, чтобы слить оставшуюся воду из трубы за седлом.
- Отсоедините все садовые шланги — шланг удерживает воду в корпусе патрубка даже на незамерзшем подоконнике.
- Наденьте изолированную крышку крана на открытые корпуса патрубков на любой период, когда температура опускается ниже 28 ° F в течение более четырех часов, в соответствии с рекомендациями FEMA для холодной погоды.
Каждые 5–7 лет
- Заменяйте питающие провода с резиновой оплеткой независимо от их внешнего вида — резина разрушается внутри прежде, чем появляются внешние признаки.
- Замените колпачок вакуумного выключателя на наружных патрубках, если в закрытом положении устройства появляются какие-либо признаки капания.
- Осмотрите доступные трубы смесителя из меди или ХПВХ на предмет обесцвечивания, зеленой патины или минеральных отложений в местах соединений, которые могут указывать на медленное просачивание.
Соображения по эффективности использования воды для водопроводных труб и патрубков
Трубы и краны для смесителей часто упускаются из виду в разговорах об эффективности использования воды, в которых доминируют душевые кабины и туалеты, но, в частности, наружный кран является одной из крупнейших точек водозабора в жилом доме. Использование воды вне помещений составляет примерно 30% от общего потребления воды домохозяйствами в США и до 60% в более засушливых западных штатах. , согласно программе EPA WaterSense.
Аэраторы с компенсацией давления
Смесители для внутреннего использования уменьшают расход воды через аэраторы — сетчатые экраны, которые вводят воздух в поток воды, сохраняя ощущение хорошего потока, одновременно ограничивая фактическую пропускную способность. Кухонные смесители с маркировкой EPA WaterSense расходуют максимум 1,8 галлонов в минуту (по сравнению со старым стандартом 2,2 галлона в минуту). Модернизация старого аэратора кухонного смесителя с расходом 2,5 галлона в минуту моделью с расходом 1,5 галлона в минуту экономит примерно 700 галлонов в год для средней семьи без каких-либо затрат на производительность для пользователя.
Распределительные клапаны с таймером
Шланговые таймерные клапаны с батарейным питанием ввинчиваются непосредственно в выпускной патрубок и позволяют запрограммировать циклы полива. По данным Департамента водных ресурсов Калифорнии, правильно запрограммированная система капельного орошения, подаваемая через кран, потребляет на 30–50% меньше воды, чем эквивалентное покрытие спринклерной системой верхнего орошения. В большинстве муниципалитетов вложения в качественный таймер (обычно 25–60 долларов США) окупаются снижением счетов за воду в течение одного вегетационного сезона.
Обнаружение скрытых потерь в водопроводных трубах крана
Утечка в медной трубе водопроводного крана внутри стены может оставаться незамеченной в течение нескольких месяцев, выбрасывая сотни галлонов воды. Самый простой метод обнаружения: снимите показания счетчика воды, отключите все приборы и краны на два часа, затем снова снимите показания счетчика. Любое изменение показаний указывает на утечку где-то в системе. Сужение локации требует последовательного отключения ветвей снабжения. Интеллектуальные мониторы воды, которые крепятся к основной линии подачи (например, устройства Flo от Moen или Phyn), автоматизируют это обнаружение и могут автоматически отключать подачу при обнаружении аномального расхода.
